我公司生產的Y-PVCU型游泳池墊層采用的材料是PVC-U食品級塑料,由質檢部門檢驗認證，所有配件全部標準，可以互換，安裝方便，適應各種規格的游泳池。墊層結構牢固，光滑平整，絕無快口尖角，保證游客不受傷害。可帶水安裝，方便快捷。



　　技術參數、配件及性能



　　面板規格：長5000mm×寬242mm×厚30mm條型面板，壁厚3mm



　　橫梁及支承規格：60×60異型方管，壁厚3mm



　　拉桿規格：60×20異型方管，壁厚3mm



　　墊層材質： PVC-U塑料



　　連接螺桿：304不銹鋼螺絲及304不銹鋼連接件



　　專利號(ZL 2006 2 0069298.2)

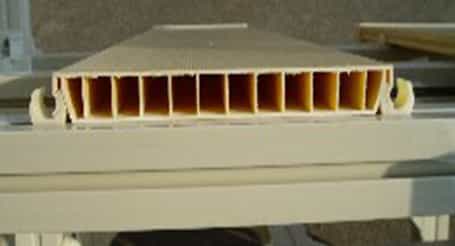

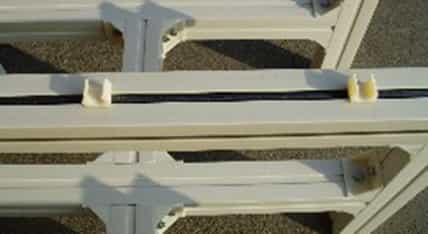

　　1、面板與橫梁連接



　　


　　墊層采用面板和支撐腳相拼接的方式，將面板通過多點卡入式結構鋪設于支撐架上。

　　

　　小插口的形狀設計得非常科學，且在每塊面板兩端均設置一枚，制約面板從插口中逃逸，保證了面板的牢固性。另外，巧妙的凸凹插口，使得墊層面板與支架完全解脫了繁瑣的螺絲連接，墊層面板可以利用專業工具拉開清污。完全解決了墊層底部清污時需要整體拆除墊層的模式。另外，插口的寬度也能確保面板與面板間的間隙為8mm,保證了泳池水循環的暢通。

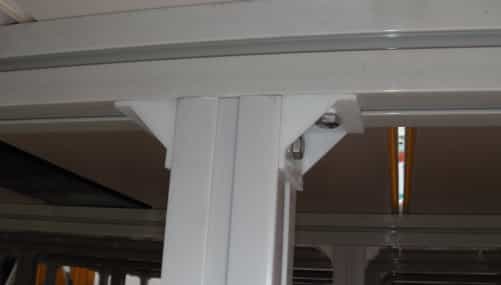

　　2、橫梁與支撐腳之間橫向與縱向的連接結構



　　



　　橫梁與支撐腳之間由專門沖制的304不銹鋼件連接，在確保連接牢固的情況下還可以大大減少反復裝拆時的損耗。從而確保泳池墊層長期使用的穩定性。



　　墊層支撐腳在橫向與縱向由特殊尺寸的連接拉桿及304不銹鋼螺絲連接，確保安裝完成后無任何的晃動。

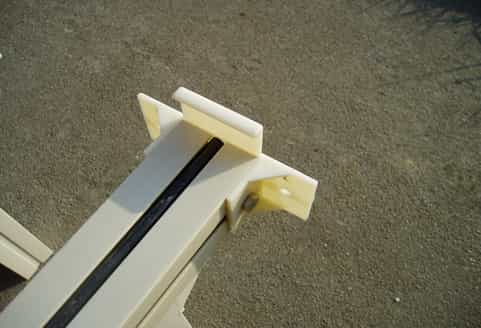

　　3、橫梁與橫梁之間的圓套連接





　　圓套的設計保證了面板間隙為8mm,與墊層整體間隙一致。其兩邊的凸臺，巧妙的把每根橫梁都緊緊地聯系在一起，使整個墊層支架不但具有堅固的連接，而且具有一體的感覺。



　　4、面板與面板之間的連接



　　

　　巧妙的面板與面板之間的連接條可以使墊層成為一個完整的整體，在連接條內設計有專門的彈性結構，確保墊層面板在水溫變化時產生熱脹冷縮而不會(huì )變形松脫。同時不完全密封的技術可以確保水循環系統的正常。

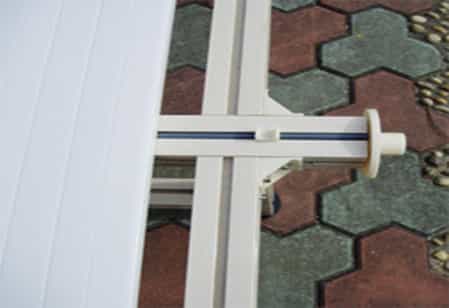

　　5、墊層與防護欄桿(池壁)間的雙三角連接



　



　　特別設計的雙三角連接件，用來固定在各根橫梁頂端，能緩和與池壁的接觸，保護池壁不受破壞;上方設置的壓條也能更進一步對面板起到限制的作用。當泳池需要做墊層配套護欄時，還能與配套的平板連接件共同作為護欄橫梁的連接。

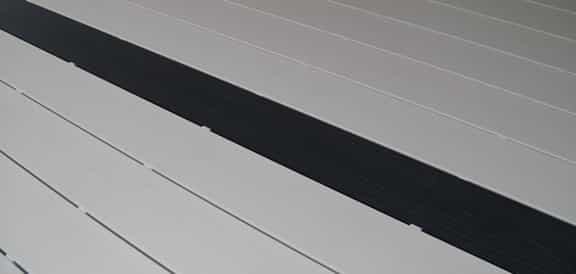

　　6、還原型泳道線設計



　　



　　單塊面板長5000mm，寬242mm，厚30mm，充分考慮了國內泳池設計的特點、拼接的簡便性及強度安全性等因素;面板的寬度根據〈國際游泳聯合會(huì )標準手冊〉FINA1998—2000FR2.13合理設計，且一體成型的黑色面板可以完全替代原來的泳道標志線，使得墊層墊好后和原有泳池渾然一體。面板表面設置了防滑紋路，確保游客活動時的安全。
